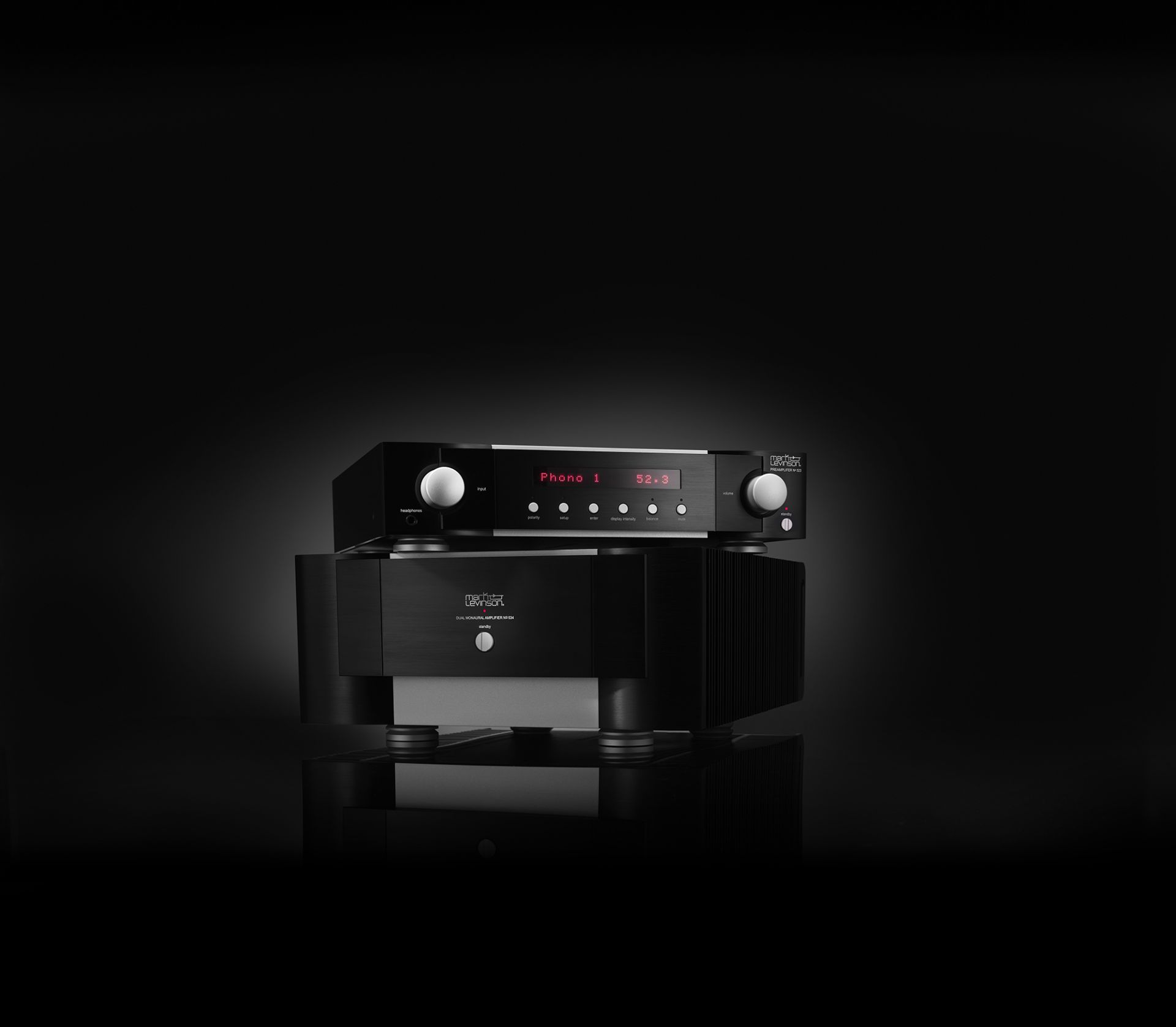

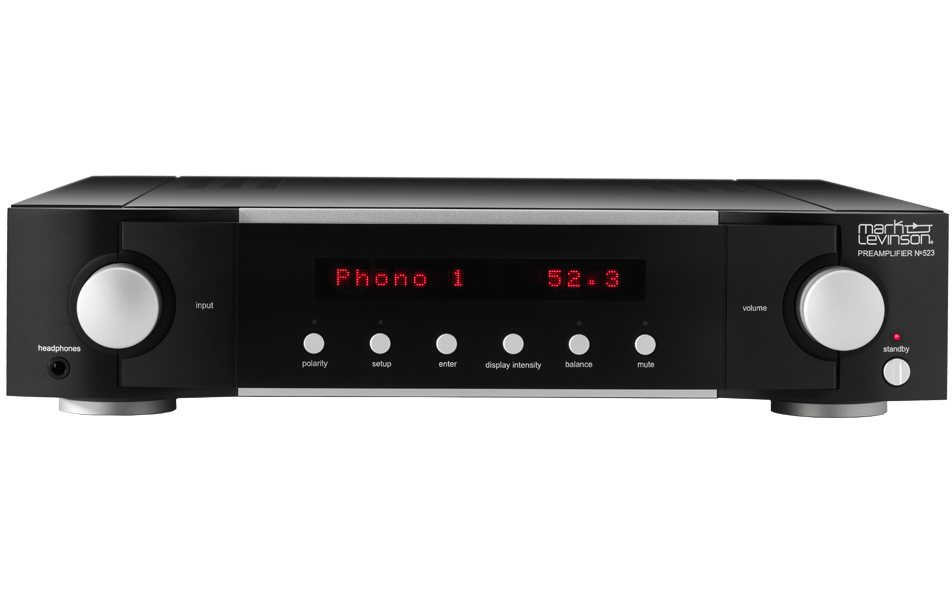

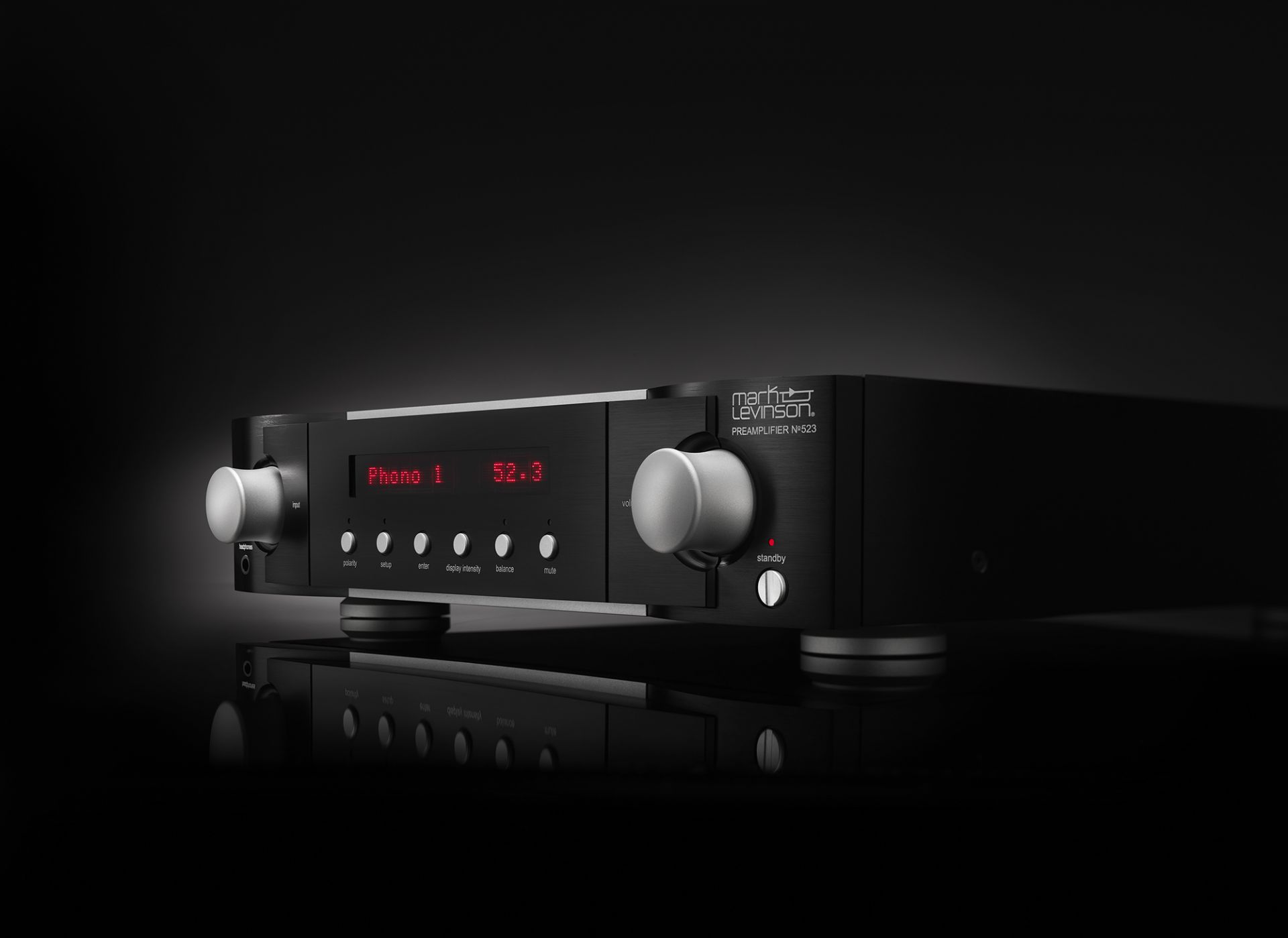

Mark Levinson No 523
Przedwzmacniacz dual mono
Przedwzmacniacz Mark Levinson Nº 523 to idealna propozycja dla miłośnika tradycyjnej techniki analogowej. Dysponuje on sześcioma wejściami liniowymi oraz phono, z których sygnał biegnie przez opracowany przez firmę Mark Levinson układ Pure Path – zbudowany z elementów dyskretnych, w pełni zbalansowany tor dual mono z bezpośrednim sprzężeniem, zapewniający niezrównaną jakość dźwięku. Dzięki precyzyjnemu regulatorowi głośności z procesorem wykorzystującym zbalansowany, dyskretny układ drabinki rezystorów typu R-2R, przedwzmacniaczowi gramofonowemu oraz wzmacniaczowi słuchawkowemu – obydwu pracujących w czystej klasie A – przedwzmacniacz Nº 523 zapewni bezkompromisową jakość dźwięku, niezależnie od podłączonego źródła.
Przedwzmacniacz Nº 523 dysponuje wykonaną z aluminium obudową typoszeregu 6000 – tak jak pozostałe urządzenia Mark Levinson. Został on zaprojektowany i wyprodukowany w USA.
Przedwzmacniacz Nº 523 dysponuje wykonaną z aluminium obudową typoszeregu 6000 – tak jak pozostałe urządzenia Mark Levinson. Został on zaprojektowany i wyprodukowany w USA.
WSPARCIE
No523 / No526 Instrukcja obsługi (angielski / hiszpański / francuski / chiński / japoński)
No523 / No526 Podręcznik użytkownika (Korea / Portugalia-Brazylia / Rosja)
DOKUMENTACJA TECHNICZNA
Kody kontrolne RS232 No523 / No526
OPROGRAMOWANIE I OPROGRAMOWANIE UKŁADOWE
Sterowanie 4 Sterownik
No523 / No526 Instrukcja obsługi (angielski / hiszpański / francuski / chiński / japoński)
No523 / No526 Podręcznik użytkownika (Korea / Portugalia-Brazylia / Rosja)
DOKUMENTACJA TECHNICZNA
Kody kontrolne RS232 No523 / No526
OPROGRAMOWANIE I OPROGRAMOWANIE UKŁADOWE
Sterowanie 4 Sterownik
|
WZMOCNIENIE FAZY LINIOWEJ, NORMALNE USTAWIENIE WZMOCNIENIA
|
13,5dB zbalansowane; 7,5 dB single-ended |
|
REAKCJA CZĘSTOTLIWOŚCIOWA W FAZIE LINIOWEJ, OD 20 HZ DO 20 KHZ
|
± 0,02dB |
|
REAKCJA CZĘSTOTLIWOŚCIOWA W FAZIE LINIOWEJ, OD 0,4 HZ DO 370 KHZ
|
+0,1 / -3dB |
|
THD + N @ 1KHZ (2V RMS SINGLE-ENDED LUB 4V RMS ZBALANSOWANE WYJŚCIE)
|
<0,003% |
|
STOSUNEK SYGNAŁU DO SZUMU (ODNIESIENIE DO 2V RMS SINGLE-ENDED LUB 4V RMS BALANCE, MAX VOL)
|
> 115dB przy 1kHz |
|
PRZESŁUCH PRZY 1 KHZ
|
<-107dB |
|
SEPARACJA KANAŁÓW
|
poniżej poziomu szumu (> 115dB przy 1kHz) |
|
IMPEDANCJA WEJŚCIOWA
|
> 45 kΩ |
|
IMPEDANCJA WYJŚCIOWA
|
<80Ω single ended, zrównoważenie <160Ω |
|
MAKSYMALNY POZIOM WEJŚCIOWY, NORMALNE USTAWIENIE WZMOCNIENIA
|
> 10 V RMS , single ended,> 15V RMS , zbalansowane |
|
MAKSYMALNY POZIOM WYJŚCIOWY
|
> 11 V RMS jednostrzałowe, > 22 V RMS zrównoważone |
|
IMPEDANCJA WYJŚCIOWA SŁUCHAWEK
|
do wyboru; <3Ω lub 75Ω |
|
MAKSYMALNA MOC WYJŚCIOWA SŁUCHAWEK, USTAWIENIE NISKIEJ IMPEDANCJI, 30 Ω (0,3 W), 20 DO 20 KHZ, <0,1% THD
|
> 3V RMS |
|
MAKSYMALNA MOC WYJŚCIOWA SŁUCHAWEK, USTAWIENIE NISKIEJ IMPEDANCJI, 300Ω, 20HZ DO 20KHZ, <0.1% THD
|
> 9V RMS |
|
SŁUCHAWKI THD + N, 20HZ DO 20KHZ, 2V RMS
|
<0,03% przy 30 Ω, <0,01% przy 300 Ω |
|
PRZEDWZMACNIACZ GRAMOFONOWY
|
|
|
CHARAKTERYSTYKA CZĘSTOTLIWOŚCIOWA RIAA
|
20 Hz do 20 kHz, ± 0,3 dB |
|
FILTR PODCZERWIENI
|
defeatable, 15Hz, 2nd order (12dB/octave) |
|
TRYB RUCHOMEGO MAGNESU
|
|
|
• REZYSTANCJA WEJŚCIOWA
|
47kΩ |
|
• POJEMNOŚĆ WEJŚCIOWA
|
do wyboru; 50, 100, 150, 200 lub 680pF |
|
• GAIN
|
40dB przy 1kHz |
|
• THD + N, 20HZ DO 20KHZ, 2V RMS WYJŚCIE
|
<0,03% |
|
TRYB RUCHOMEJ CEWKI
|
|
|
• REZYSTANCJA WEJŚCIOWA
|
do wyboru; 20, 33, 50, 66, 100, 200, 330, 500, 1000 lub 47 kΩ |
|
• POJEMNOŚĆ WEJŚCIOWA
|
50 pF |
|
• GAIN
|
do wyboru; 50, 60 lub 70dB przy 1kHz |
|
• THD + N, 20HZ DO 20KHZ, 2V RMS WYJŚCIE
|
<0.02%, 50 lub 60dB, ustawienie <0.04, 70db |
|

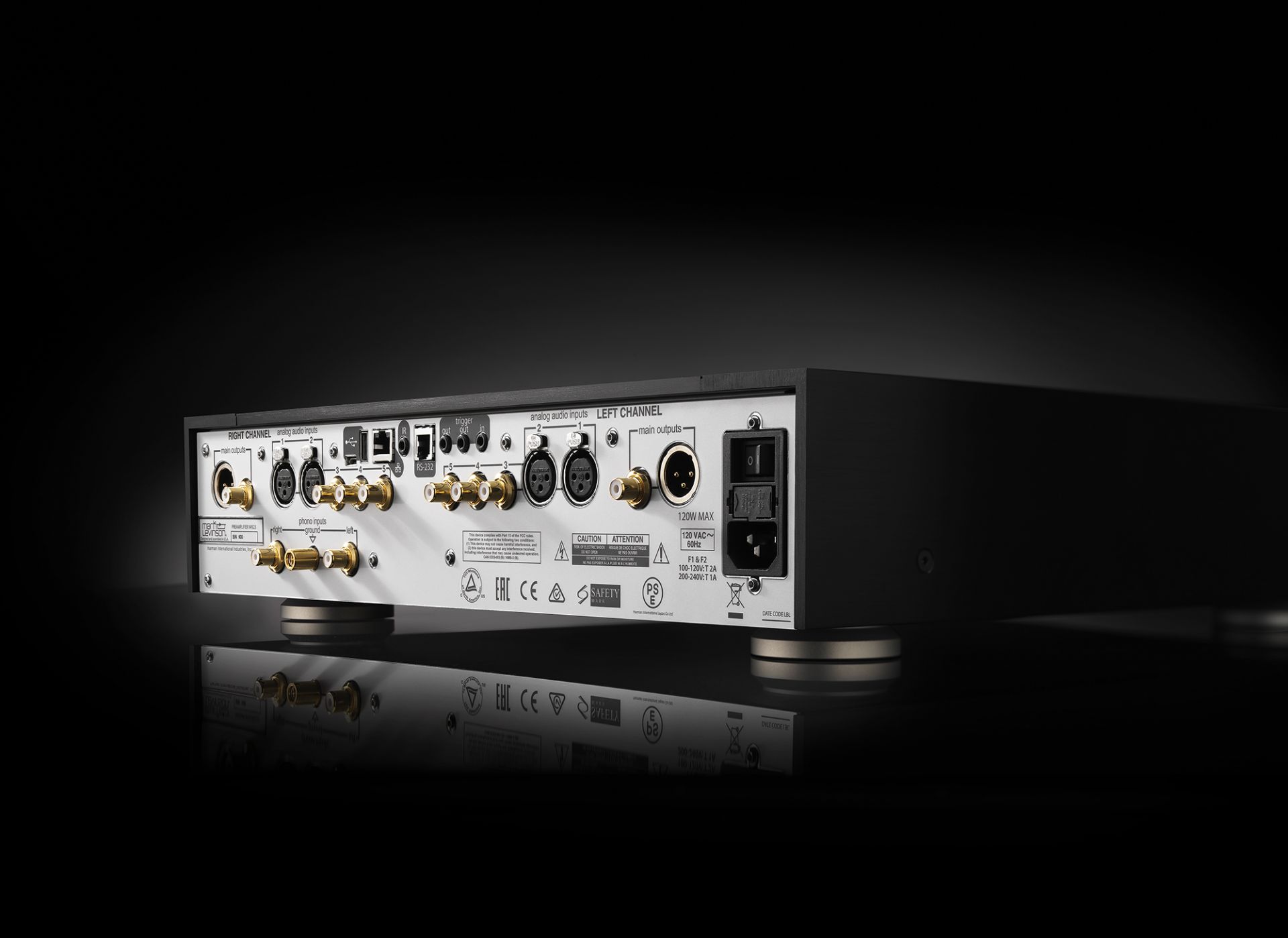

WEJŚCIA ANALOGOWE
|
2 zbalansowane (XLR), 3 single-ended (RCA) line, 1 single-ended (RCA) phono w / ground |
|
WYJŚCIA ANALOGOWE
|
1 zbalansowany (XLR); 1 para single-ended (RCA), 1 słuchawkowe (¼ ", 6,3 mm TS) |
|
ZŁĄCZA KONTROLNE
|
Ethernet (RJ45), RS-232 (RJ12), wyzwalanie wejścia i wyjścia, wejście IR, USB-A, mini USB |
|
NAPIĘCIE SIECIOWE
|
100VAC, 115VAC lub 230VAC, ustawienie fabryczne |
|
POBÓR ENERGII
|
0,4 W zielony tryb gotowości, oszczędzanie energii 5 W, normalny tryb czuwania 67 W, 70 W włączony, bezczynność |
|
WYMIARY
|
Wysokość (z nóżkami): 3,75 cala (10,2 cm)
Wysokość (bez stóp): 3,25 cala (8,9 cm)
Szerokość: 17,25 cala (43,8 cm)
Głębokość: 18 cali (45,7 cm)
|
|
WAGA
|
Waga netto: 39 funtów (17,7 kg)
Waga przesyłki : 58 funtów (26,3 kg)
|
